Что такое изоляционные швы в бетонных конструкциях?

изолирующие швы в бетоне

Изоляционные швы в бетонных конструкциях — это тип разделения, предусмотренный для изоляции данного элемента конструкции (плиты) от соседних участков бетонной конструкции для обеспечения относительного движения в трех направлениях.

Например, бетонная плита изолирована от стены, колонны или дренажной трубы.

Изоляционный шов — это тип компенсатора, который обеспечивает полностью независимое движение между смежными элементами конструкции.

В этой статье рассматриваются особенности изолирующих швов в бетонных конструкциях.

Особенности изоляционных швов в бетонных конструкциях

Американский институт бетона (ACI) и Институт портландцемента (PCI) определяют изоляционный шов как шов, который полностью отделяет одну конструктивную единицу от другой.

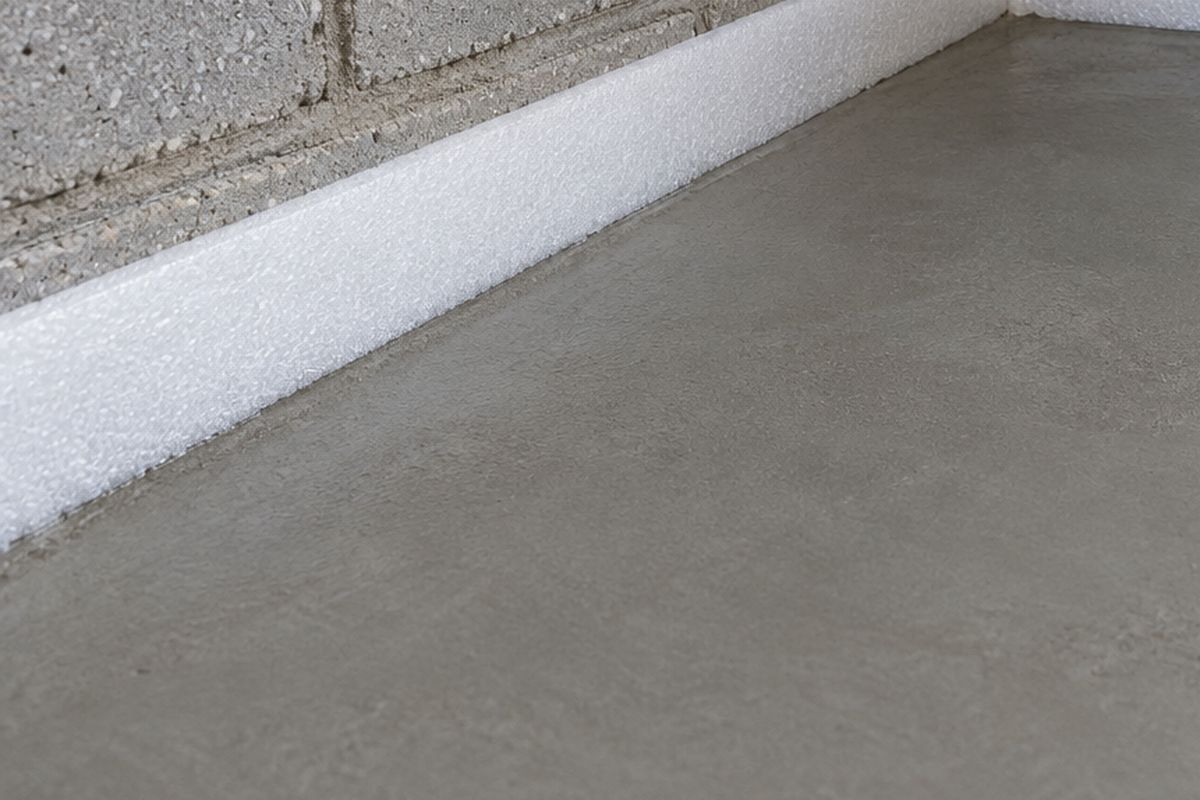

  • Изоляционные швы — это зазоры между двумя бетонными конструкциями, например, между плитой и стеной, которые заполняются предварительно подготовленным материалом для швов на всю глубину плиты. Этот зазор позволяет плите двигаться, не нарушая соседнюю колонну или стену.
  • Рассмотрим плиту, окружающую основание колонны, разделенную изолирующим швом, как показано на рисунке ниже. В случае оседания колонны, плита вокруг нее остается неповрежденной или не трескается. Аналогичным образом, плита может расширяться или сжиматься под воздействием температурных изменений.
    изоляционные швы в бетоне
  • ACI рекомендует располагать изолирующие швы на стыке перекрытий и стен, колонн, фундаментов, фундаментов для оборудования и других ограничительных точек.
  • В качестве материала для изоляционных швов может использоваться пеноизол, пластик, пробка, резина, неопрен или материал, пропитанный асфальтом.
  • Изоляционные швы проектируются и устанавливаются в нужном месте до заливки бетонной плиты. Предусмотренная арматурная сталь останавливается на стыке и не должна продолжаться через него.
  • Заполнители изоляционных швов заделываются в бетон на всю глубину и должны учитывать расширение, сжатие и допускать горизонтальные и вертикальные перемещения.
  • Ширина изоляционного шва варьируется от 1 до 2 см. Большая ширина может вызвать чрезмерное движение.
  • Материал для заполнения изоляционного шва проходит по всей глубине плиты, начиная с основания, но не должен выходить за его верхнюю часть.
  • Чтобы получить более чистый вид, верхняя часть предварительно сформированного заполнителя шва срезается, а пространство заполняется эластомерным герметиком, как показано на рисунке выше.
  • ACI и PCA рекомендуют, чтобы изолирующие швы обеспечивали полную свободу вертикальных и горизонтальных перемещений для достижения высоких эксплуатационных характеристик.
  • Отсутствие изолирующих швов может привести к образованию трещин в перекрытиях из-за движения соседних элементов. Каждая трещина в перекрытии — это слабое место, которое может привести к проблемам с обслуживанием или конструкцией.

Часто задаваемые вопросы

Что такое изоляционный шов в бетонных конструкциях?

Изоляционный шов в бетонных конструкциях — это тип разделения, предусмотренный для изоляции данного элемента конструкции (плиты) от соседних участков бетонной конструкции для обеспечения относительного движения в трех направлениях.

Где используются изолирующие швы в бетоне?

ACI рекомендует располагать изолирующие швы на стыках плит и стен, колонн, фундаментов, фундаментов для оборудования и других точек ограничения.

Какие существуют типы заполнителей изоляционных швов?

В качестве материала для изоляционных швов может использоваться пеноизол, пластик, пробка, резина, неопрен или материал, пропитанный асфальтом.
