Стены выведены под перекрытие, и тут начинается спор на площадке. Бригадир говорит: «Зальём пояс — и всё». Сосед советует сделать пояс из тех же блоков, «они же бетонные». А в интернете пишут, что под деревянные балки пояс вообще не нужен. Разберём по порядку: из чего делают армопояс, зачем он лёгкой стене и какое перекрытие на полистиролбетон класть.
Коротко: армопояс — это всегда бетон с арматурой, из полистиролбетонных блоков его не сделать. Блок в поясе работает только снаружи — как тонкая стенка-опалубка, которая закрывает холодный бетон от улицы. Сейчас пояс делают практически на любом строении из блоков — под каждое перекрытие и по верху стен под крышу: он стягивает стены по периметру и надёжно держит мауэрлат.
1ЗачемЗачем лёгкой стене пояс
Полистиролбетон — лёгкий материал: гранулы вспененного полистирола, запечатанные в цемент. Благодаря им стена тёплая и лёгкая. Но у лёгкости есть обратная сторона: блок хорошо держит равномерную нагрузку сверху, а вот сосредоточенную, «точкой», держит хуже тяжёлого бетона. Прочность нашего блока D500 — класс В2,0, около 2,9 МПа. Для стены одно- и двухэтажного дома этого хватает с запасом. Для бетона пояса обычно берут класс В15 — это в пять с лишним раз прочнее.
Отсюда три задачи, которые решает пояс:
- Разносит нагрузку. Плита перекрытия или балка давит на стену узкой полосой. Пояс принимает эту нагрузку и раздаёт её по всей длине стены, а не по нескольким блокам под опорой.
- Связывает стены в одну коробку. Кладка из блоков — это много отдельных камней на клею. Замкнутое бетонное кольцо по периметру стягивает их. Если фундамент где-то немного осядет, пояс не даст стене разойтись трещиной по швам.
- Держит распор крыши. Стропила скатной крыши давят не только вниз, но и в стороны — стремятся раздвинуть стены. Мауэрлат крепят к поясу шпильками, заложенными в бетон, а не к верхнему ряду блоков.
Поэтому в доме из полистиролбетона пояс делают на уровне каждого перекрытия и по верху стен под крышу. Так советует завод, и так же пишут для лёгких блоков строительные нормы — свод правил СП 15.13330 «Каменные и армокаменные конструкции». Отдельного свода правил именно для стен из полистиролбетона нет, поэтому проектировщики считают кладку из наших блоков так же, как кладку из других лёгких бетонных блоков.
Весь дом по этапам Строительство дома из полистиролбетонных блоков: один дом от плана до крыши Читать разбор 2МатериалПочему только бетон, а блок — снаружи
В интернете встречается совет «сделать пояс из тех же блоков, только с арматурой в штробе» или «залить пояс полистиролбетоном». Это не армопояс. Полистиролбетон — хороший материал для стены, но у него нет прочности, чтобы работать поясом: он лёгкий именно потому, что в нём много гранул и мало цементного камня. Арматура в нём не получает плотного бетона вокруг, а пояс из такого материала не разнесёт нагрузку от плиты и не удержит распор крыши.
Правильно так: внутри — обычный тяжёлый бетон с арматурным каркасом, снаружи — тонкая стенка из нашего блока. Зачем эта стенка? Бетон проводит тепло в десятки раз лучше полистиролбетона. Если залить пояс на всю толщину стены, по периметру дома получится холодная бетонная полоса. Зимой на ней изнутри может выпадать конденсат — и на обоях проступит тёмная полоса под потолком. Летом та же полоса греется на солнце и отдаёт жару в комнату.
Наружная стенка из полистиролбетона закрывает бетон от улицы. Заодно она служит опалубкой с одной стороны: не надо ставить и потом снимать щиты снаружи, на высоте. Изнутри ставят обычную съёмную опалубку из досок или фанеры.

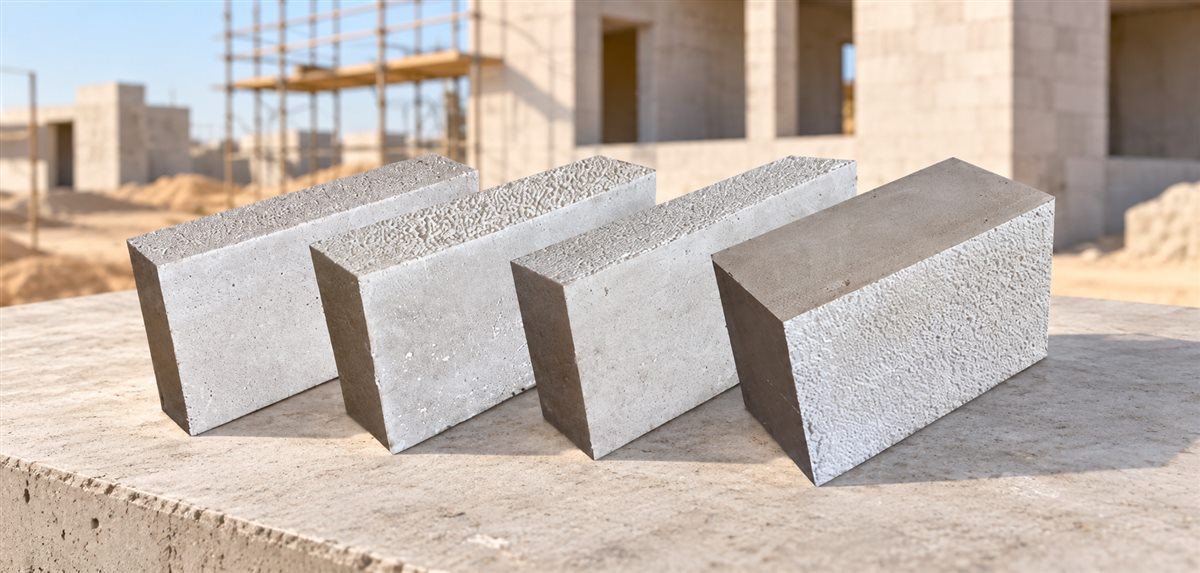

На стенку берут наши тонкие блоки и ставят их на ребро. Блок №1 (92 × 300 × 588 мм) даёт стенку толщиной 9 см и высотой 30 см, блок №10 (100 × 250 × 588 мм) — 10 см и 25 см. На стройках берут и тот и другой: высота стенки — это и высота пояса, поэтому выбирают по ней. Бывает пояс и ниже, 15–20 см, — тогда блок распиливают по высоте. В стене 30 см на бетон остаётся около 20 см.
3РаботаКак сделать пояс: размеры, арматура, бетон
Размеры и арматуру пояса считает проектировщик — они зависят от пролётов, нагрузки, крыши и грунта. Ниже — то, как пояс обычно делают в частном доме в один-два этажа. Цифры сверены по нескольким строительным справочникам. Это распространённая практика, а не требование конкретного пункта норм, поэтому проект важнее этого списка.
- Выклеить наружную стенкуПо верхнему ряду кладки, по внешнему краю стены, на клей ставят на ребро тонкие блоки — №1 или №10. Швы — как в обычной кладке, вертикальные тоже на клею, чтобы бетон не вытек.
- Поставить опалубку изнутриДоски или фанера по внутреннему краю, со стяжками или упорами, вровень с наружной стенкой. Высота пояса — по высоте стенки: 30 см с блоком №1, 25 см с блоком №10.
- Собрать каркасЧетыре продольных прутка 10–12 мм (два внизу, два вверху) и замкнутые хомуты 6–8 мм через 20–30 см. На углах прутки загибают и заводят в соседнюю стену с нахлёстом, чтобы кольцо было замкнутым. Каркас ставят на подставки: снизу, сверху и с боков должно остаться 3–4 см бетона.
- Заложить шпильки и выпускиПод мауэрлат — резьбовые шпильки. Под монолитное перекрытие — выпуски арматуры. Потом сверлить пояс ради крепежа неудобно.
- Залить за один разБетон не ниже В15, лучше заказной с завода. Заливают по всему периметру без долгих перерывов и уплотняют вибратором или штыкованием, чтобы не остались пустоты.
- Дать набрать прочностьЛетом бетон поливают и укрывают от солнца первые дни. Плиты перекрытия кладут, когда бетон набрал прочность, — сроки называет проектировщик или завод бетона.
- Делать пояс из полистиролбетона — блоками с арматурой в штробе или раствором полистиролбетона. Это не пояс, он не разнесёт нагрузку.
- Заливать пояс на всю толщину стены без наружной стенки или утеплителя. Получится холодная бетонная полоса по всему дому.
- Прерывать пояс над проёмом или на углу. Кольцо должно быть замкнутым, иначе стены в этом месте работают порознь.
- Класть арматуру прямо на блоки. Без слоя бетона снизу она ржавеет и не работает.
- Крепить мауэрлат к верхнему ряду блоков на анкеры, без пояса. Распор крыши вырвет крепёж из лёгкого блока.
4ВыборПлиты, дерево или монолит — что класть
На стены из полистиролбетона кладут все три вида перекрытий. Разница — в весе, в сроках и в том, как они опираются на стену.
| Пустотные ж/б плиты | Деревянные балки | Монолитная плита | |
|---|---|---|---|
| Пояс под перекрытием | Нужен: плиты кладут на пояс | Нужен: балки опираются на пояс, стены связаны | Край плиты сам работает как пояс — если так решил проектировщик |
| Опирание на стену | Не меньше 12 см, на практике 15 см и больше | 12–15 см, торец балки не замуровывают глухо | По проекту |
| Вес | Тяжёлое, нужен кран | Самое лёгкое | Тяжёлое |
| Скорость | Быстро: за день | Несколько дней, без техники | Долго: опалубка, арматура, набор прочности |
| Звук между этажами | Хорошо глушит | Хуже, нужна звукоизоляция в пироге | Хорошо глушит |
| Когда подходит | Типовой дом с прямоугольными комнатами | Чердак, мансарда, лёгкий дом | Сложная планировка, эркеры, большие пролёты |
Пустотные плиты
Самый частый вариант. Плиты кладут на пояс на слой раствора. Опорная площадка — не меньше 12 см, а для надёжности обычно дают 15 см и больше. Торцы пустот заделывают бетоном или пробками, чтобы в них не уходило тепло и не падал раствор. По периметру между плитой и наружной стенкой оставляют место под утепление торца: иначе край плиты станет той же холодной полосой, от которой защищали пояс.
Деревянные балки
Лёгкое перекрытие, которое можно собрать без крана. Балки опирают на пояс на 12–15 см. Торец балки обрабатывают антисептиком, а место опоры отделяют от бетона гидроизоляцией. Вокруг торца оставляют небольшой зазор, чтобы дерево проветривалось и не гнило в «кармане». На форумах часто спорят, нужен ли пояс под деревянные балки. Нужен: он стягивает стены по периметру, а без него балки давят на отдельные блоки. В одноэтажном доме по верху стен делают один пояс: на него кладут мауэрлат и притягивают шпильками, заложенными в бетон, а уже на мауэрлат ложатся балки чердачного перекрытия — или доски на ребро.
Монолитная плита
Самое жёсткое перекрытие, но и самое тяжёлое. Его заливают вместе с поясом или сразу по нему: край плиты утолщают и армируют, и он сам работает как пояс. Наружную стенку из блока делают так же — чтобы край плиты не выходил на фасад голым бетоном. Под монолит стены кладут из более плотного блока D600 и только по проекту: на стены из D500 монолитную плиту без расчёта не кладут.
Над окнами и дверями Трещины под окнами и заедающие двери: откуда и как не допустить Читать разбор 5ЧестноМинусы и что может помешать
- Пояс — лишний этап работы. Опалубка, арматура, бетон, ожидание. На каждом этаже это несколько дней, которых нет у кирпичного дома с тяжёлой стеной.
- Пояс всё равно холоднее стены. Тонкая стенка из блока сильно помогает, но полоса бетона остаётся местом, где стена теряет больше тепла. Чем тоньше наружная стенка, тем заметнее разница.
- Два разных материала на одной стене. На стыке бетона и блока штукатурка может дать волосяную трещину, если не положить сетку.
- Под тяжёлое перекрытие нужен плотный блок. Для монолита и больших пролётов стены кладут из D600 по проекту, а он немного холоднее D500.
На ребро — наружная стенка пояса высотой 30 см. Ещё идёт на перегородки.
Цена и наличие6СомненияЧастые вопросы
Одноэтажный дом с деревянной крышей — может, пояс не нужен?
Пояс под мауэрлат нужен всё равно: стропила распирают стены, и крепить мауэрлат к лёгкому блоку нельзя. Мауэрлат кладут на пояс и притягивают шпильками, а балки чердачного перекрытия или доски на ребро ложатся уже на мауэрлат. Получается один пояс вместо двух.
Можно ли вместо пояса положить арматуру в штробу верхнего ряда?
Нет. Арматура в штробе усиливает кладку от трещин, но пояс она не заменяет: в ней нет бетонного сечения, которое держит нагрузку от плит и распор крыши. Армирование кладки и армопояс — разные вещи, и нужны обе.
Чем утеплить пояс, если стенку из блока не сделали?
Снаружи на пояс клеят плиту экструдированного пенополистирола толщиной 3–5 см и штукатурят по сетке вместе со стеной. Работает, но это ещё один материал на фасаде. Проще сразу поставить стенку из того же полистиролбетона.
Нужен ли пояс под перемычками над окнами?
Над обычными окнами ставят готовые полистиролбетонные перемычки, отдельный пояс под ними не нужен. Если окно стоит прямо под перекрытием, перемычку часто заменяет сам пояс: его армируют над проёмом сильнее. Это решает проектировщик.
Сколько этажей можно построить из полистиролбетона с поясами?
Без каркаса из наших блоков строят дома до трёх этажей, с поясом на уровне каждого перекрытия. Для второго-третьего этажа и тяжёлых перекрытий нужен проект с расчётом.
Если совсем коротко
Армопояс в доме из полистиролбетона — это бетон с арматурой, замкнутый по всему периметру. Снаружи его закрывают тонкой стенкой из того же блока, чтобы по фасаду не шла холодная полоса. Плиты и балки кладут на пояс, а не на блоки; монолитная плита может заменить пояс, если так посчитал проектировщик. Остальное — сколько блоков на ваши стены и какие перемычки нужны — удобно прикинуть в калькуляторе.
