Строительство фундамента: глубина, ширина, расположение и выемка грунта

Строительство фундамента начинается с решения вопроса о его глубине, ширине, разметке котлована и осевой линии фундамента. Фундамент – это часть конструкции ниже уровня цоколя, находящаяся в непосредственном контакте с почвой и передающая нагрузку от надстройки на грунт.

Как правило, он находится ниже уровня земли. Если какая-то часть фундамента находится выше уровня земли, она также покрывается земляной насыпью. Эта часть конструкции не контактирует с воздухом, светом и т.д., или, говоря иначе, это скрытая часть конструкции.

Фундамент – это конструкция из кирпича, каменной кладки или бетона под основанием стены или колонны для распределения нагрузки на большую площадь.

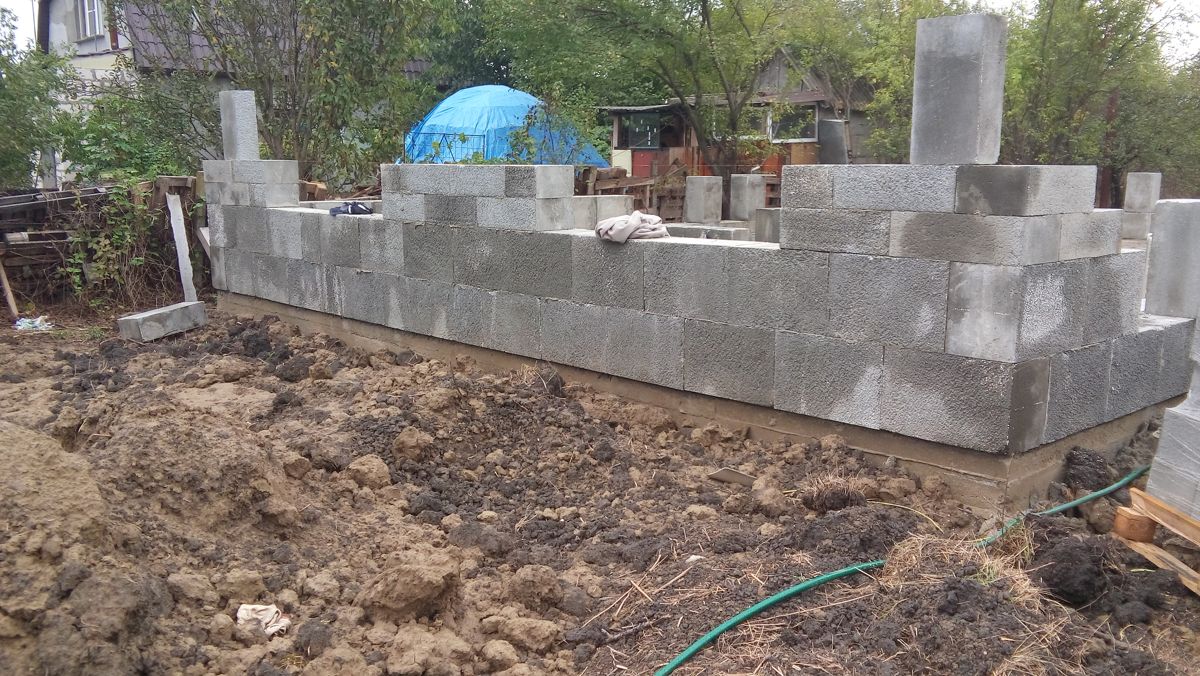

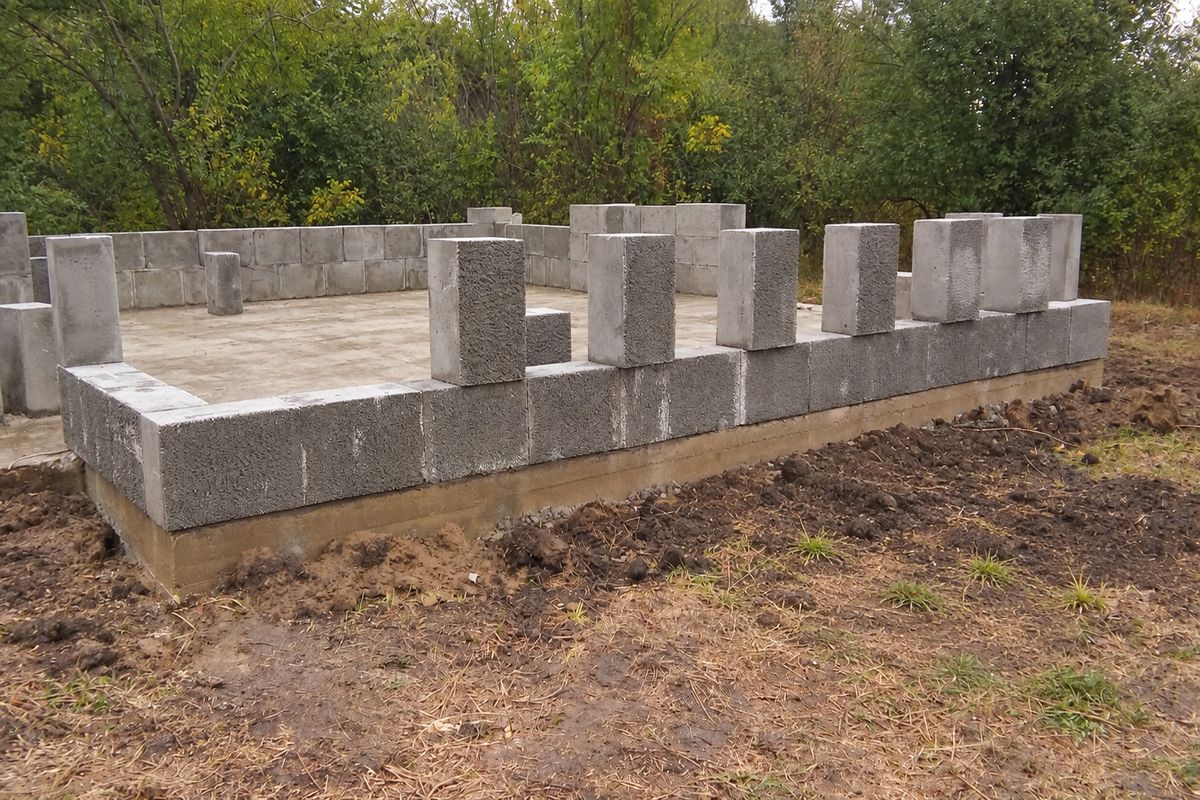

Если вы хотите строить дом или другое здание из полистиролбетонных блоков, то на нашем сайте вы можете ознакомиться со статьёй о Видах фундамента, подходящих для полистиролбетонных блоков.

Глубина фундамента

Глубина фундамента зависит от следующих факторов:

1. Наличие достаточной несущей способности.
2. Глубина усадки и набухания в случае глинистых грунтов из-за сезонных изменений, которые могут вызвать значительные перемещения.
3. Глубина проникновения мороза в случае мелкого песка и ила.
4. Возможность проведения земляных работ поблизости
5. Глубина залегания грунтовых вод.
6. Минимальная практическая глубина фундамента должна быть не менее 50 см. Чтобы обеспечить возможность удаления верхнего слоя почвы и колебаний уровня грунта.

Поэтому наилучшая рекомендуемая глубина фундамента составляет от 1,00 до 1,5 метра от исходного уровня земли.

Ширина фундамента / подножия

Ширина фундаментов должна закладываться в соответствии со структурным проектом. Для малонагруженных зданий, таких как дома, квартиры, школьные здания и т.д., имеющих не более двух этажей, ширина фундамента приведена ниже:

1. Ширина фундамента должна быть не менее 75 см для стены толщиной в один кирпич.
2. Ширина фундамента должна быть не менее 1 метра для стены толщиной в полтора кирпича.

Порядок строительства фундамента

Ниже приведены процессы, выполняемые при строительстве фундамента:

1. Выемка грунта в траншеях для фундамента.
2. Укладка цементного бетона.
3. Закладка фундамента в случае строительства на плотах или колоннах.
4. Укладка антитермитной обработки.
5. Укладка кирпичной кладки до уровня цоколя.
6. Укладка влагонепроницаемого слоя на стены.
7. Засыпка земли вокруг стен.
8. Засыпка земли в части здания на необходимую высоту в соответствии с уровнем цоколя.

Меры предосторожности при проектировании фундамента

• Фундамент должен быть спроектирован таким образом, чтобы передавать комбинированную мертвую нагрузку, приложенную нагрузку и ветровую нагрузку на грунт.
• Чистая интенсивность нагрузки от давления на грунт не должна превышать безопасную несущую способность.
• Фундамент должен быть спроектирован таким образом, чтобы оседание грунта было ограниченным и равномерным под всем зданием во избежание повреждения конструкции.
• Для достижения экономии при строительстве следует изучить всю конструкцию фундамента, надстройки и характеристики грунта.

Соотношение бетона и раствора для фундамента

• Цементный бетон 1:8:16 обычно используется в фундаменте стен в строительных работах.
• В случае цементного бетона для столбчатых плотов, 1:4:8 является наиболее рекомендуемым соотношением для него в фундаменте.
• Для кирпичной кладки в качестве условия нагрузки используется цементный раствор 1:4 – 1:6.

В случае столбчатых и плотовых фундаментов до уровня цоколя используется цементный бетон 1:2:4 или1:1.5:3.

Безопасная несущая способность грунта

Сухой крупнозернистый и хорошо отсортированный плотный песок обладает максимальным сопротивлением сдвигу и максимальной несущей способностью. В целом, грунт, находящийся под водой, и глина имеют меньшую несущую способность.

Меры предосторожности при рытье котлована

Глубина и ширина фундамента должны соответствовать структурному проекту.

• Минимальная глубина фундамента составляет 1 метр в случае отсутствия проекта.
• Проверьте длину, ширину и глубину котлована с помощью осевой линии и уровня, отмеченных на разметочных столбах.
• Сбросьте вынутый материал/землю на расстоянии 1 метра от краев.
• Начинайте земляные работы, когда почва высохнет.
• Установите водяной насос для откачки дождевой воды.
• Уплотните нижний слой фундамента.
• В фундаменте не должно быть мягких мест из-за корней и т.д.
• Выкопайте все мягкие/дефектные места и заполните выкопанную область бетоном/твердым материалом.

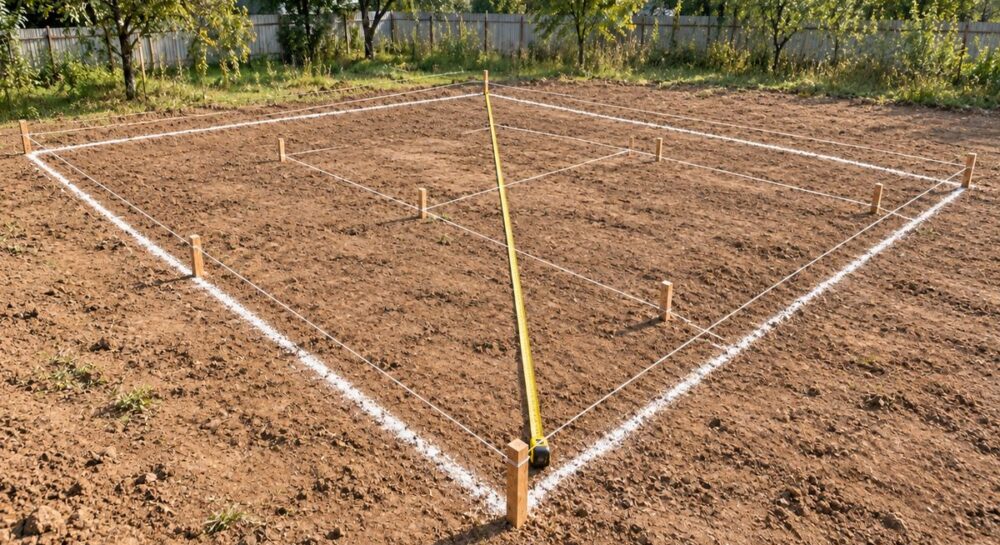

Процедура демаркации/разметки

Для демаркации здания рекомендуется следующая процедура:

1. Отметьте базовую линию на земле от осевой линии дороги или постоянного здания поблизости. Эта линия поможет разметить переднюю часть здания.
2. Используйте боковое строение, дорогу, первую базовую линию или границу участка для обозначения боковых базовых линий здания.
3. Закрепите временные колышки на осевой линии стен/колонн с обеих сторон стен и колонн спереди и сзади.
4. Закрепите колышки на осевой линии стен/колонн с обеих сторон стен и колонн слева и справа от фасада здания.
5. Проверьте диагонали квадрата или прямоугольника, образованного после закрепления колышков.
6. Постройте разметочные столбы с колышками на расстоянии от 1,5 до 2 метров и оштукатурьте их верхнюю поверхность.
7. Отметьте центральную линию на вершине разметочных столбов с помощью нити (сажи) или теодолита в больших проектах и диагонали, а также проверьте другие размеры.
8. Выровняйте размеченные столбы по всем углам здания.
9. Разметьте фундамент стен/колонн в соответствии с чертежом на земле с помощью осевой линии, отмеченной на разметочных столбах.
10. С помощью мелового порошка разметьте на земле траншею для фундамента.
11. Выкопайте котлован для стен/колонн до требуемого уровня и проверьте котлован с помощью осевой линии и уровня, отмеченного на разметочных столбах, чтобы избежать осложнений в дальнейшем.

Преимущества разметки столбов для планировки зданий

• Это экономит время на измерение и установку точки снова и снова во время строительства.
• Это повышает эффективность работы каменщиков и бригадиров.
• Точность может быть проверена в любое время на любом этапе.
• Если обнаружена какая-либо ошибка, ее можно легко исправить на ранней стадии. Позднее исправить ошибку очень сложно.
• Перекрестная проверка может быть выполнена старшим инженером за минимальное время.
• Обеспечивается качественная работа.

Недостатки Выполнение строительства без планировки

На некоторых участках работ подрядчик привозит стальные детали, устанавливает их на земле и приступает к земляным работам. Со временем эти куски стали просто выбрасываются. Таким образом, при выполнении дальнейших работ отсутствует надлежащая точка отсчета.

• Это требует дополнительного времени для измерения смещения снова и снова.
• Точность не может быть проверена на ранней стадии, и исправить ее на последующих этапах будет очень сложно.
• Это влечет за собой потерю времени и денег при исправлении. Это также приводит к плохому качеству работы.

Оборудование для установки макета

1. Выравнивающий инструмент.
2. Длинные гвозди.
3. Молоток.
4. Прямой угол.
5. Стальная лента.
6. Тонкая хлопчатобумажная нить.
7. Кирпичи.
8. Цемент.
9. Просеянный песок.
10. Известковый порошок.
11. Теодолит.

Часто задаваемые вопросы эксперту

Вячеслав

Эксперт в области строительства

Вопросы и ответы

Что такое планировка фундамента?

Разметка - это процесс обозначения на местности места расположения фундамента новых зданий.

Какова стандартная глубина фундамента?

Стандартная глубина простого основания или фундамента составляет 1,5 м.

Какие факторы влияют на глубину заложения фундамента?

Достаточная несущая способность.
Глубина проникновения мороза.
Уровень грунтовых вод.
Глубина усадки и набухания.
Близлежащие котлованы.

Какие материалы инструменты и оборудование используются при планировке здания?

Инструмент для выравнивания.
Длинные гвозди.
Молоток.
Прямой угол.
Стальная лента.
Тонкая хлопчатобумажная нить.
Кирпичи.
Цемент.
Просеянный песок.
Известковый порошок.
Теодолит.

Каковы преимущества планировки фундамента?

Экономит время на измерение и установку точки снова и снова во время строительства.
Повышает эффективность работы каменщика и прораба.
Проверка точности в любое время на любом этапе.
Исправление ошибок, если они есть, на ранней стадии.
Перекрестная проверка может быть выполнена старшим инженером за минимальное время.
Поддерживается качественная работа.
